项目名称：烟雾报警器

项目内容：PCB抄板，BOM制作，反推原理图

客户：贵阳

项目特色：根据代码找出替代三极管

烟雾报警器很多地方都有，厨房，高层建筑物都有它的身影。一般只需要几节干电池，其原理就是光电烟雾报警器内有一个光学迷宫，安装有红外对管，无烟时红外接收管收不到红外发射管发出的红外光，当烟尘进入光学迷宫时，通过折射、反射，接收管接收到红外光，智能报警电路判断是否超过阈值，如果超过发出警报。

客户从网上找到了我们，寄过来一个报警器，很灵敏，同时有报警记忆功能其特性如下： 短时蜂鸣模式或连续蜂鸣模式
报警记忆
灵敏度控制时间：
9分钟-12分钟
I/O 滤波器与电荷释放
最多可互连40 个探测器
内部上电复位
所有引脚均具有>2000V 的ESD 保护（HBM）
低静态电流（<8 μA）

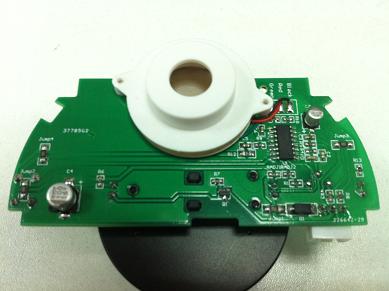

板子很简单，上图就看得出来，当初没有太在意上面的元器件，当做BOM的时候才发现，有些三极管就是一个代码标号，居然在网上没有找到具体的型号。所幸我们给客户绘制了原理图，工程师根据原理图，找到了一个长点的芯片进行替代，把PCB文件稍微的改了一下，交换了一下2脚和3脚。顺利解决。
